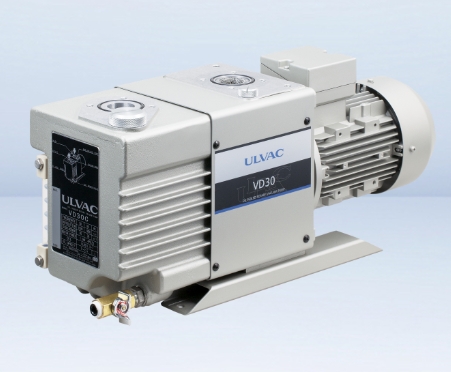

日本進口 ULVAC 愛發科油旋轉真空泵VD系列 VD Ver.C VD30C/VD40C/VD60C/VD90C 持續高吸入壓力可反復排至大氣

2024-07-19 10:04:43 admin

油旋轉真空泵

VD系列

VD Ver.C

VD系列Ver.C是旋片式（兩級）直驅式油旋片真空泵

。兩級旋片結構提供了良好的極限壓力

，優化的設計使泵噪音低

。該真空泵有多種可選規格

，可用于廣泛的應用領域。

特征

持續高吸入壓力可反復排至大氣

采用油泵強制潤滑方式

采用液壓油防吸裝置

本機裝有油防吸裝置

，可最大限度地減少液壓油回流到油缸中

，減輕重新啟動泵時的負載。因此

，您可以使用它

，而不必?fù)?dān)心意外停電或因真空泵停止而未將進氣側恢復到大氣壓而引起的故障，例如泵油回流到氣缸中而導致重新啟動困難

。

設計時考慮到易于維護。

配備方便加油的大油蓋

、可從多個方向檢查剩余油位的油位計以及方便換油

。此外

，該結構使得在檢修或修理泵時無需拆除電機接線或吸入側管道即可進行維護

。

CE 、cTUVus Compliant符合

CE標準

，可在歐盟國家和歐洲經濟區使用

。還獲得了cTVUus標準，在北美可以放心使用

。

采用ULVAC原裝高效（IE3 ）多電壓電機

日本電機生產已統一為高效電機（IE3 ），個別電機的進口也受（ IE3 ）管制

。另外

，在中國，《中國能源效率標識實施條例》已經頒布

，目前修訂為GB3 級（GB18613-2012 ）。它配備了由 ULVAC 集團公司制造的電機

。

目的

蒸鍍?cè)O(shè)備

、濺射設備、離子鍍?cè)O(shè)備

分析設備/泄漏測試設備

氣體置換/注液

真空干燥

、冷凍干燥

、真空脫氣、真空絕熱

真空吸附/真空成型

其他各種真空裝置

規格

模型			VD30C	VD40C	VD60C	VD90C
設計抽速 m ³ /h (L/min)		50赫茲	30 (500)	40 (670)	60 (1000)	90 (1500)
		60赫茲	36 (600)	48 (800)	72 (1200)	108 (1800)
極限壓力*1 Pa	GP關閉		≤0.67
	GP開		≤2.0
最大允許水蒸氣壓 Pa	GP開	50赫茲	1300	1360	1320	970
		60赫茲	1400	1760	2800	2820*2
最大蒸汽吞吐量 g/h	GP開	50赫茲	190	270	第430章	第480章
		60赫茲	250	410	1100	1650*2
電機*3	格式		全封閉外風扇式三相異步電動機
	高效率等級		IE3
	輸出 kW （極）		1.5 (4)	1.5 (4)	2.2 (4)	3.7 (4)
	電壓 V	50赫茲	200 ~ 240 / 380 ~ 415 (多電壓電機)
		60赫茲	200 ~ 240 / 380 ~ 460 (多電壓電機)
使用油			ULVOIL R-72
所需油量 L			1.0至2.5		2.5至4.0
冷卻方式			風冷
進氣直徑 JIS B 2290（選項 ISO KF）			相當于VG40（相當于KF40）		相當于VG50（相當于KF50）
排氣口尺寸 JIS B 2290（選項 ISO KF）			相當于VG40（相當于KF40）
外形尺寸毫米		WD H	210 660 324	210 680 324	280 761 371	280 831 371
質量 kg			58	60	90	113
兼容標準			CE/cTUVus
標準配件			1單位油

注）：本規格采用Si單位制。非 Si 單位的換算如下

。
6.7 Pa = 5 × 10 ^-2 Torr
*1 用皮拉尼真空計測量。（對于 MacLeod 真空計

，約為6.7 x 10 ^-2
Pa

。） *2 VD90C 無法在 1,000 Pa 以上的壓力下連續運行。
連續運行時的最大處理量為 1,000 (Pa) / 600 (g/h)

。
*3 出廠設置為 200V 級三角形連接。
如果您使用的電壓為400V級

，請?jiān)谑褂们案臑閅接法

。

VD系列

VD Ver.C系列型號：

VD30C

VD40C

VD60C

VD90C
