電通產業 DSK 高亮度LED照明GLB216E M T GLB216E M T

。
電源操作パネルのボリュームによる調光
制御電圧DC2V～5Vの電源入力調光
■リモート回路
外部から點燈?消燈ができる
リモート回路を內蔵しています。
■安定化電源
電圧安定化機能內蔵に付き、
入力電圧の変動による光量変動がありません。
■ RoHS対応品
EF4830FLC-SK

入力電圧
AC100V-240V　50/60Hz
調光機能
1. VR調光
2. 電圧入力調光
（制御電圧DC2V～5V）
調光範囲
照度比=100～60%
発光周波數
60kHz
動作周?chē)鞙囟?
5℃～45℃
保存周?chē)鞙囟?
-10℃～75℃


動作周?chē)鞚穸?
20%～75%RH 結露なきこと
保存周?chē)鞚穸?
20%～75%RH 結露なきこと
ノイズ規格
VCCI classA準拠
絶縁耐圧
入力～フレーム間　AC2KV/1分間
入力～出力間　　　AC2KV/1分間
絶縁抵抗
入力～フレーム間
50MΩMAX/DC500V
入力～出力間
50MΩMAX/DC500V


TOPへ


常に一定の光量を保持

FLCシリーズ用に開発した製品です。
専用のランプカバーに設置した光センサーから出力される電気信號を増幅し、
その信號を本裝置に設定している値と比較して誤差分を積分し、
その値を高周波電源にフィードバックすることにより、
蛍光ランプは安定した光量を得られます。

■周辺環境
蛍光ランプの経時劣化やワークの環境溫度変化
（室溫5℃～40℃）に関わりなく、
常に一定の光量を保持します。
■制御信號レベルメーター
制御信號レベルメーターにより、
制御信號レベルモニタリングをします。
■調光機能
微調整トリマーにより、
光量の微調整が可能です。
■OVERランプ
「OVER」ランプ（赤色LED）によって
制御範囲外の表示をします。
■外部信號出力
制御範囲外の狀態をフォトカプラにより
信號出力します。
■MODEランプ
「MODE」ランプ（緑色LED）により
運転モードの表示をします。


平板照明

フラットイルミネーター（面照明）は、均一照度の特性を活かし、様々な用途で使用できます。

● バックライト照明 として、ガラス製品や合成樹脂製品等の
透明?半透明における ピンホール 、 気泡 、 異物混入等の外観形狀検査
●金屬製品等の反射の多い物體へ斜め方向からの照射による、
表面のキズ?荒れ?変色部分等の検査
●2臺のフラットイルミネーターの組合せによる広範囲の検査
● LCDの検査工程 、 基板検査工程 、 光學特性検査工程 、 點燈検査工程 の検査光源

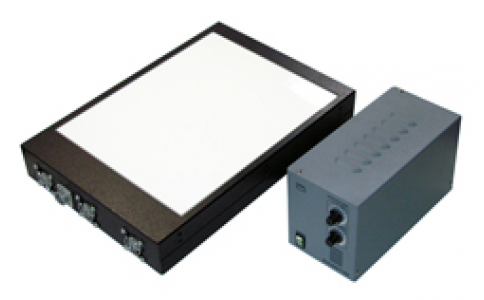

外部調光機能付きのA4サイズと100mm×100mmのフラットイルミネーターです。
電源SWD-MT5を使用することで、VRまたは外部調光により調光できます。
特注品にて、 高輝度タイプ もあります。

HF-SL-100WLCG
調光範囲：100～60%
照　　度：27,000Lux
輝　　度：9,000cd
照　度　比：80%
點燈周波數：35kHz±10kHz
発光面サイズ ：100×100mm
外徑寸法：225×135×35mm
適用電源： SWD-MT5
HF-SL-A48LCG
調光範囲： 100 ～ 60%
照　　度： 27,000Lux
輝　　度： 10,000cd
照　度　比： 90%
點燈周波數： 34kHz±10kHz
発光面サイズ： 302×212mm
外徑寸法： 472×300×35mm
適用電源： SWD-MT5


発光面サイズ
???品番
セット內容
発光部
電源部
備考
100×100mm
HF-SL-100WLCG-SWD
HF-SL-100WLCG
SWD-MT5
調光機能（電源部）付
A4
HF-SL-A48LCG-SWD
HF-SL-A48LCG
SWD-MT5
調光機能（電源部）付

TOPへ


調光機能付きのA2サイズとA3サイズのフラットイルミネーターです。
発光部にあるボリュームで調光ができます。
電源はSWD-MT2です。

HF-SL-A312LC
調光範囲：100～60%
照　　度：26,000Lux
輝　　度：10,000cd
照　度　比：90%
點燈周波數：34kHz±10kHz
発光面サイズ ：425×302mm
外徑寸法：620×420×35mm
適用電源： SWD-MT2
HF-SL-A214LC
調光範囲： 100 ～ 60%
照　　度： 24,000Lux
輝　　度： 8,800cd
照　度　比： 90%
點燈周波數： 34kHz±10kHz
発光面サイズ： 600×425mm
外徑寸法： 780×530×35mm
適用電源： SWD-MT2


発光面サイズ
???品番
セット內容
発光部
電源部
備考
A3
HF-SL-A312-LC-SWD
HF-SL-A312-LC
SWD-MT2
調光機能（発光部）付
A2
HF-SL-A214-LC-SWD
HF-SL-A214-LC
SWD-MT2
調光機能（発光部）付

TOPへ


小型サイズの60×60mmと100×100mmのフラットイルミネーターです。

HF-SL-60W
調光範囲：100%（MAXのみ）
照　　度：23,000Lux
輝　　度：7,800cd
照　度　比：80%
點燈周波數：30kHz±10kHz
発光面サイズ ：60×60mm
外徑寸法：116×74×24mm
適用電源：SWD-100/0.5
HF-SL-100W
調光範囲： 100% （ MAX のみ）
照　　度： 33,000Lux
輝　　度： 10,000cd
照　度　比： 80%
點燈周波數： 27kHz±10kHz
発光面サイズ： 100×100mm
外徑寸法： 210×135×28mm
適用電源： SWD-MT1 or SWD-100/1.1


発光面サイズ
???品番
セット內容
発光部
電源部
備考
60×60mm
HF-SL-60W-SW
HF-SL-60W
SWD-100/0.5
調光機能ナシ
100×100mm
HF-SL-100W-SWD
HF-SL-100W
SWD-MT1
調光機能ナシ

TOPへ

HF-SL-60W及びHF-SL-100Wは、當社で有償にて交換致しますのでお送り下さい。
その間に代替品が必要な場合は、その旨お申し出ください。
その他の機種はユーザーサイドで交換できます。

ランプの交換の際には、面照明のランプ全て交換することをお?jiǎng)幛幛筏蓼埂?
適用機種
品番
使用本數
HF-SL-A214-LC
FS-700ND
14本
HF-SL-A312-LC
FS-530ND
12本
HF-SL-A48LCG
FS-400ND
8本


TOPへ





SWD-MT1
SWD-MT2
SWD-MT5




SWD-MT1
SWD-MT2
SWD-MT5
入力電圧　Vin
AC85V～AC132V　50/60Hz
AC85V～AC132V　50/60Hz
AC85V～AC132V　50/60Hz
出力電流　I out
3.2A MAX
10A MAX
5A MAX
出力電圧　V out
DC24V
DC24V
DC24V
調光範囲
無
発光部に調光機能有り
100～60%
外徑寸法
220×110×55mm
230×120×105mm
190×100×100mm
重量
1.2kg
2.5kg
1.4kg

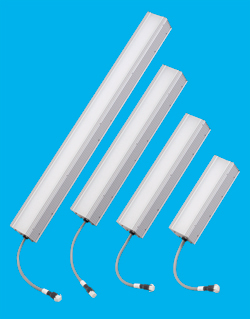

高亮度 LED（多功能）

セット型式
???品番
発光部サイズ
発光部
電源
出力ケーブル
GLB216H-M
216mm
LBX216H-M
RVC60PT100
BCP3HM
GLB324H-M
324mm
LBX324H-M
RVC60PT100
BCP3HM
GLB432H-M
432mm
LBX432H-M
RVC60PT100
BCP3HM
GLB648H-M
648mm
LBX648H-M
RVC60PT100
BCP3HM
GLB864H-M
864mm
LBX864H-M
RVC60PT100
BCP3HM-T1
GLB1296H-M
1296mm
LBX1296H-M
RVC60PT100
BCP3HM-T1

ツインセット型式
???品番
発光部サイズ
発光部
電源
出力ケーブル
GLB216H-M-T
216mm
LBX216H-M （×2）
RVC60PT100
BCP3HM （×2）
GLB324H-M-T
324mm
LBX324H-M （×2）
RVC60PT100
BCP3HM （×2）
GLB432H-M-T
432mm
LBX432H-M （×2）
RVC60PT100
BCP3HM （×2）
GLB648H-M-T
648mm
LBX648H-M （×2）
RVC60PT100
BCP3HM （×2）
※拡散板の標準は M タイプです。明るさよりも均一性を重視したタイプに変更する場合は、
-M を -D に変更してください。
ex.　GLB648H- M →　GLB648H- D
※出力ケーブルは3mが標準ですが、 10mまで延長可能 です。
10mに延長したい場合は、型式の最後にメートル長を記載ください。
ex.　GLB648H-M　→　GLB648H-M -10M
TOPへ

多機能型電源

LBX-H用電源です。
パルス調光78kHzで點燈し、電源操作パネル部のボリュームと外部制御での
2種類の調光ができます。
適応発光部
LBX216H、　LBX324H、　LBX432H、　LBX648H


入力電圧
AC100V ～ 240V 50/60Hz
入力電流
6A MAX
調光機能
1. VR調光
2. 電圧入力調光
（制御電圧DC0V～4.5V）
調光範囲
0～100%
調光パルス
78kHz
動作周?chē)鞙囟?
0℃～40℃
保存周?chē)鞙囟?
-10℃～75℃
動作周?chē)鞚穸?
20%～75%RH 結露なきこと
保存周?chē)鞚穸?
20%～75%RH 結露なきこと
點燈/消燈応答速度
100µsec tpy
RVC60PT100
重量
1.5kg

RCK-5M（手動オンオフ制御コネクタ）　※オプション（RVC60PT100用）



TOPへ


高輝度LED（エコパワー型）
発光部サイズ：216～1296mm

発光部は
