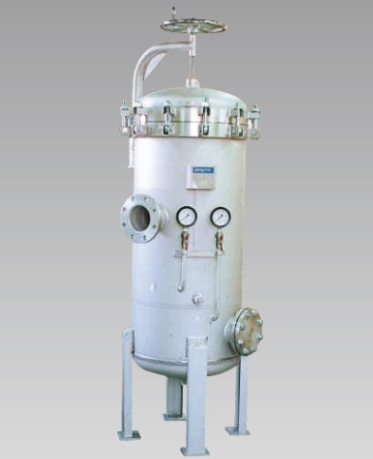

多根用不銹鋼殼體
SF型
12SF-2S
12SF-3S
14SF-2S
14SF-3S
16SF-2S
16SF-3S
20SF-2S
20SF-3S
27SF-2S
27SF-3S
30SF-2S
30SF-3S
40SF-2S
40SF-3S
50SF-2S
50SF-3S
66SF-2S
66SF-3S
特性
接液部是不銹鋼制的大流量用外殼，作為標準規格
，備有12根至66根(分別為500mm、750mm型)的18個等級。SF型由蓋子和軀干兩部分組成
，蓋子的吊起使用附屬的方向盤進行。滾筒法蘭使用擺動螺栓
，過濾器一的墊片是用安裝在蓋子上的壓力一推壓的彈簧墊片方式。機身法蘭使用擺動螺栓，過濾器的密封采用安裝在蓋子上的壓板按壓的彈簧密封方式
。可使用盒式過濾器單形狀代碼F(扁平墊圈DOE)及TCC
、TCW型過濾器。
規格
品名 | 12SF-2S | 12SF-3S | 14SF-2S | 14SF-3S | 16SF-2S | 16SF-3S | 20SF-2S | 20SF-3S | 27SF-2S | |
墨盒數量 | 500mm × 12 | 750毫米× 12個 | 500毫米× 14件 | 750毫米× 14件 | 500毫米× 16件 | 750mmX16木 | 500毫米× 20件 | 750毫米× 20件 | 500毫米× 27件 | |
自適應盒 濾波器形狀代碼 | F（平墊片DOE）和TCC | |||||||||
輸入 | JIS FF 10K 50A.80A.100A※ | JIS FF 10K 80A.100A、150A* | ||||||||
尺寸 | 總高度 | 1,624 | 1,874 | 1,659 | 1,909 | 1,659 | 1,909 | 1,756 | 2,006 | 1,772 |
總寬度 | 707 | 707 | 743 | 743 | 743 | 743 | 794 | 794 | 844 | |
最大工作壓力 | 0.98 MPa(60℃) | |||||||||
材質 | 主體：SUS304 | |||||||||
質量（千克） | 164 | 174 | 165 | 175 | 166 | 176 | 184 | 196 | 231 | |
品名 | 27SF-3S | 30SF-2S | 30SF-3S | 40SF-2S | 40SF-3S | 50SF-2S | 50SF-3S | 66SF-2S | 66SF-3S | |
墨盒數量 | 750毫米× 27件 | 500毫米× 30件 | 750毫米× 30個 | 500毫米× 40件 | 750毫米× 40件 | 500毫米× 50個 | 750毫米× 50個 | 500毫米× 66件 | 750毫米× 66件 | |
自適應濾筒濾 波器形狀代碼 | F（平墊片DOE）和TCC、TCW型過濾器 | |||||||||
IN，0UT形狀 | JSF 10K80A100A.150A7 | JIS FF 10K 100A、150A* | JIS FF 10K 100A.150A.200A※ | JIS FF 10K 150A.200A※ | JIS FF 10K 150A、200A.250A※ | |||||
尺寸 | 總高度 | 2,022 | 1,861 | 2,111 | 1,933 | 2,183 | 1,979 | 2,229 | 2,089 | 2,339 |
總寬度 | 844 | 889 | 889 | 947 | 947 | 992 | 992 | 1,093 | 1,093 | |
最大工作壓力 | 0.98 MPa(60℃) | |||||||||
材質 | 主體：SUS304，底座：SUS316L，O形圈：NBR，壓力表（液體接觸部分）：SUS316，手柄：FC | |||||||||
質量（千克） | 246 | 254 | 271 | 289 | 307 | 360 | 384 | 430 | 457 | |
*IN和OUT的形狀由購買時決定。
●也可以用SUS304以外的材料制造。
●將密封膠帶纏繞在管道錐形螺釘部分。
