日本 TAKANO 螺線管RSR80系列 RSR80/80-CAB0 溫升時間常數τ11分鐘
2024-07-22 17:46:02
admin

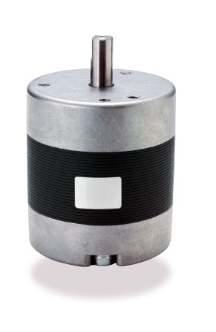

高功率旋轉螺線管RSR80系列
可通過高輸出扭矩代替空氣致動器
麻煩的空氣配管、壓縮機等的
可通過電磁驅動削減驅動源
用途示例
FA裝置機械驅動部
自動搬運機（包裹分配器）的分類驅動部
虎鉗旋轉螺線管
RSR80/80-CAB0
面向FA 由于電磁力驅動，以空氣為驅動源的致動器不需要必要的空氣配管、搬運行業的大型旋轉螺線管
。
、壓縮機
。
主要規格表
耐熱等級 E級（120℃） 線圈飽和溫升值
Δθ s (at20℃)Δθs ≒4.1×W(℃) K≒4.1 (
℃/瓦)溫升時間常數τ 11（分鐘） 絕緣電阻 DC 500V兆歐表，100MΩ以上 絕緣電壓 交流1000V，50/60Hz，1分鐘 轉子轉動慣量 350（克?厘米2） 重量 1,700（克） 線圈數據
通電率[%] 100% 50% 25％ 10％ 5％ 連續的 間歇性的 最長開啟時間 [秒] ∞ 330.2 165.1 66.0 33.0 20℃時功率[W] 19.5 39.0 78.0 195.1 390.2 20℃時電阻[Ω] 電壓 [V DC ] 3.0 7.6 10.8 15.2 24.1 34.2 6.0（標準） 10.8 15.2 21.6 34.2 48.3
