日本 TAKANO 螺線管RSR14系列 RSR14/10-CAB0/RSR14/10-PAP0-G015/RSR14/20-CT2/RSR14/20-CBB0-N032A 溫升時間常數τ7分鐘
2024-07-22 17:31:40
admin

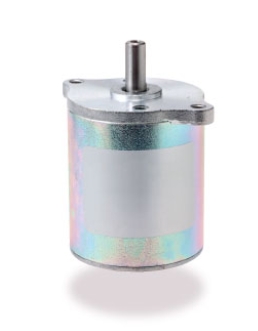

長壽命回轉螺線管RSR14系列
RSR14/10-CAB0
RSR14/10-PAP0-G015
RSR14/20-CT2
RSR14/20-CBB0-N032A
軸承長壽命型
高扭矩 用途示例 光學儀器（眼底相機、測量機）的高速快門 自動織機用放線距離的調整驅動部、郵政區分機的信件分配驅動部 膠囊（藥劑）好壞判定機的分配驅動 槍射擊游戲機振動機構 虎鉗旋轉螺線管 RSR14/10-CAB0 RSR14/10系列的標準機型廣泛用于光學系統的機械驅動。 軸承標配滾珠軸承，壽命高。 、高響應模型
主要規格表
耐熱等級 E級（120℃） 線圈飽和溫升值
Δθ s (at20℃)Δθs ≒18×W(℃) K≒ 18
(℃/瓦)溫升時間常數τ 7分鐘） 絕緣電阻 DC 500V兆歐表，100MΩ以上 絕緣電壓 交流1000V，50/60Hz，1分鐘 轉子轉動慣量 2.1（克?厘米2） 重量 70（克） 線圈數據
通電率[%] 100% 50% 25％ 10％ 5％ 連續的 間歇性的 最長開啟時間 [秒] ∞ 212.1 105.4 42.0 21.0 20℃時功率[W] 4.4 8.8 17.7 44.4 88.8 20℃時電阻[Ω] 電壓 [V DC ] 3.2 3.7 5.3 7.5 11.9 16.8 15.6（標準） 8.2 11.7 16.6 26.3 37.2 60.0 16.2 22.9 32.5 51.6 72.9 125.0 23.4 33.1 47.0 74.4 105.3
