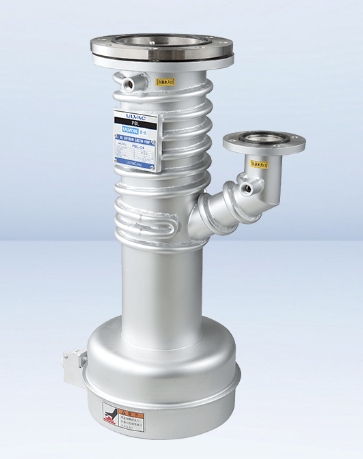

日本 ULVAC 愛發科油擴散泵PBL系列 PBL-02/PBL-04/PBL-06/PBL-10 具有抗異物污染能力

2024-07-22 15:02:49 admin

油擴散泵

PBL系列

PBL

PBL-02

PBL-04

PBL-06

PBL-10

PBL-14

PBL-20

ULVAC的PBL型油擴散噴射泵是一種可以在中真空區域提高抽速的擴散泵

。

它具有抗異物污染能力

，自推出以來已使用多年

。

特征

最大抽速為10 -1 Pa

。

PBL-02～PBL-04型主體（氣缸）使用不銹鋼

。因此

，脫氣很少

，容易獲得高真空，并且具有優異的耐腐蝕性

。

與臥式噴射泵相比

，壓力側的工作范圍大約低一個數量級

，但在相同直徑的情況下，抽速要高得多

，并且抽速特性也優異

。該泵非常適合在油旋轉真空泵、機械增壓泵和油擴散泵之間的中間壓力下使用

，因為它效率高且占地面積小

。

PBL-06～PBL-20型大型泵的管道加熱器直接置于液壓油中，因此具有特別優異的熱效率

。

規格

型號		PBL-02	PBL-04	PBL-06	PBL-10	PBL-14	PBL-20
抽速		80升/秒	200升/秒	500升/秒	1800升/秒	4000升/秒	7000升/秒
極限壓力*1		2.7× ^10-2帕
臨界背壓		40帕
工作開始時間		20分鐘	30分鐘	30分鐘	40分鐘	50分鐘	60分鐘
液壓油		ULVOIL B-6
油量		0.1升	0.6升	7.5升	18升	36升	90升
水溫		19～25℃
冷卻水組合（尺寸x系統數量）		RC 1/8×1	RC 1/4×1	Rc 3/8×2	RC 1/2×2	RC 1/2×3	RC 1/2×3 RC 3/8×1
冷卻水量		1.5升/分鐘	5升/分鐘	8升/分鐘	12升/分鐘	18升/分鐘	25升/分鐘
電壓規格		200V/1φ		200V/3φ
所需電源		0.44kW	1.8kW	4kW 2kW×2	8kW 4kW×2	11kW 5.5kW×2	18kW 6kW×3
加熱器類型		筒式加熱器	電子加熱器	管道加熱器	管道加熱器	管道加熱器	管道加熱器
推薦輔助泵*2		VD201/VD30C PVD-360	PKS-016 VS1501	PKS-030 VS2401	PKS-070 (PMB600D+PKS-030) (PMB600D+VS1501)	PMB1200D+PKS-030 PMB1200D+VS1501	PMB-040C+PKS-070 (PMB2400D+PKS-070)
外徑*3	A	100毫米	150毫米	200毫米	300毫米	340毫米	510毫米
	B	70毫米	112毫米	152毫米	346毫米	548毫米	422毫米
	H	463毫米	524毫米	973毫米	1321毫米	1687 毫米	2320毫米
進氣口		VG50	VG100	VG150	VG250	VG350	VG500
排氣口		3/4B 軟管端口	VG40	VG50	VG80	VG100	VG200
質量		6公斤	17公斤	86公斤	198公斤	313公斤	495公斤
油位計		無	無	計量桿	計量桿	計量桿	計量桿
恒溫器選項		無	無	無	無	無	無
恒溫器設定溫度		-	-	-	-	-	-

水冷擋板（PBL用）

型號		BW-02	BW-04B	BW-06B	BW-10	BW-14	BW-20
電導		100升/秒	940升/秒	2200升/秒	3130升/秒	5000升/秒	13000升/秒
外徑*3	D	φ120毫米	φ149毫米	φ199毫米	φ350mm	φ450mm	φ625毫米
	T	16毫米	28毫米	28毫米	44毫米	50毫米	152毫米
	t	16毫米	25毫米	25毫米	22毫米	22毫米	24毫米
冷卻水接口（尺寸）		Rc1/8	Rc1/4	Rc1/4	Rc1/4	Rc3/8	Rc3/8
冷卻水量		1.5升/分鐘	0.7升/分鐘	1升/分鐘	2升/分鐘	2升/分鐘	3升/分鐘
重量		1公斤	1.3公斤	1.7公斤	7.6公斤	11公斤	22公斤

*1 極限壓力由電離真空計確定

，并以冷卻水溫度 20℃ 為基礎。
*2 輔助泵的選擇以擴散噴射泵的最大流量為基準

，但
一般來說

，考慮到粗加工時間，選擇比此處所示的更大的機械增壓泵
和油旋轉泵是合適的

。使用真空泵

。
*3 對于其他尺寸，請檢查我們網站上發布的 CAD 數據

。
