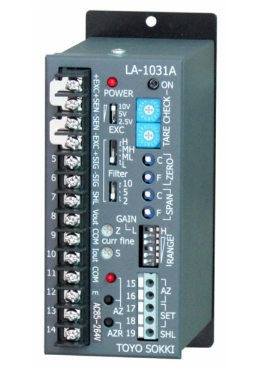

日本原裝 TOYOSOKKI 東洋負載單元放大器 LA-1025A/LA-1031A 帶模擬自動調零功能

2024-07-13 14:53:49 admin

負載單元放大器

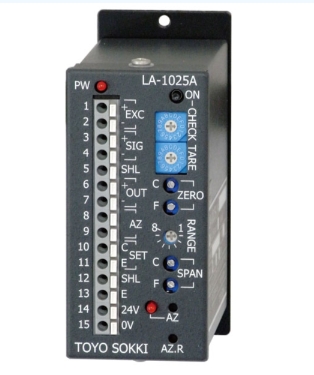

負載單元放大器LA-1025A

特點：帶模擬自動調零功能

模擬輸出4～20mA

、0～±5V輸出選擇

尺寸外形：110mm×45mm

高度：80mm

可選模擬輸出

、傳感器施加電壓

可選擇篩選器

型號

前面板顯示及配線連接

フロントパネル表示および配線接続

外形尺寸

外形寸法

規格

施加電壓部

施加電壓DC10V±5%

根據出廠時的指定可變更為5V或2.5V

可連接傳感器數350Ω可連接負載傳感器4點（120mA max）

（EXC5V在60mA以內

，EXC2.5V在30mA以內）

放大部

輸入范圍±3.3mV/V（風袋量和測量重量的合計）

初期風袋消去0～2.25mV/V（可通過16位置旋轉開關按約0.15mV/V步設定）

自動調零范圍±2.0V或0～10.4mA

當風袋消去調整后的輸出在上述范圍時

，通過模擬自動調零（AZ）功能

，可將輸出修正為0V或4mA

。

根據本體【AZ】按鍵開關操作或外部【AZ】觸點指令進行AZ設置動作。

主體【AZ.R】通過按鍵開關操作自動歸零

。

零點調整多旋轉微調器調整（粗調+微調：各15轉）約±0.15mV/V

靈敏度調整放大度可變范圍：×1667～×151（EXC=5V為該數值的2倍，EXC=2.5V為4倍）

跨距量0.3～3.3mV/V范圍內可設定為0～5V或4～20mA

。（0.6mV/V以上可設定0～10V）

基準靈敏度：EXC=10V

，0～1.0mV/V時輸出0～5V或4～20mA，Gain=500倍

RANGE:8級（旋轉開關切換）

SPAN:COARSE粗調（15轉微調）

FINE：微調（15轉微調）

輸出信號1：電流輸出：4～20mA（負載電阻510Ω以下）

2：電流輸出：0～±5V雙極性輸出（負載電阻2kΩ以上）±0.6mV/V以上的跨距量可輸出0～±10V

。

非線性±0.05%F.S.（EXC=2.5V時±0.1%FS）

濾波器特性fc=約2Hz±20%（-3dB）標準規格

、-12dB/oct.低通濾波器

根據選項指定，可以從fc=5

、10

、20、50

、100

、200、500

、1kHz中選擇

。

溫度系數零點：±0.01%F.S./℃typ（基準靈敏度方面，EXC=5V為該數值的2倍

，EXC=2.5V為4倍）

靈敏度：±0.01%F.S./℃typ（EXC=2.5V時±0.02%FS/℃typ）

通過將檢查功能CHECK開關設為ON

，可以產生疑似輸入信號。與此時的輸入信號相加

。

通過約0.15mV/V步驟可設定至約2.25mV/V（溫度系數：25ppm/℃max）

外部指令輸入1bit（AZ）單觸發觸點（脈沖寬度0.2s）

控制用輸出1bit（SET）開路集電極負邏輯輸出（光耦合器絕緣

、NPN晶體管）

信號輸出時，發射極～集電極間ON

。額定：DC30V

、30mA（電阻負載）

集電極?限制器間飽和電壓：1.2V以下

綜合

電源穩定性±0.02%F.S.（在電源電壓變動±10%以內）

電源電壓DC24V（DC20～27V）

功耗約0.5A typ。（為了應對啟動時的沖擊電流

，供給電源需要2倍以上的余量）

使用溫度?濕度范圍0～+40℃

，20～85%RH無結露

保存溫度、濕度范圍-20～+60℃

，20～85%RH無結露

重量約0.4kg

安裝方法壁安裝方式
