日本渠道 TOYOSOKKI 東洋 拉伸壓縮兩用載荷傳感器 TCLB 額定容量500N～5kN
2024-07-12 09:56:18
admin
負載單元

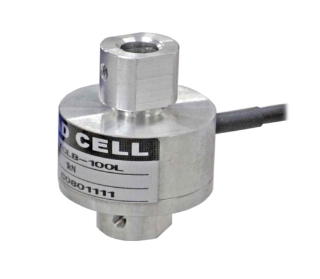

拉伸壓縮兩用載荷傳感器TCLB
精度±0.15%R.O.～±0.5%R.O
。額定容量500N～5kN
尺寸外徑：φ28
、φ51高度：35mm
、70mm材質(zhì)鋁
、不銹鋼型號

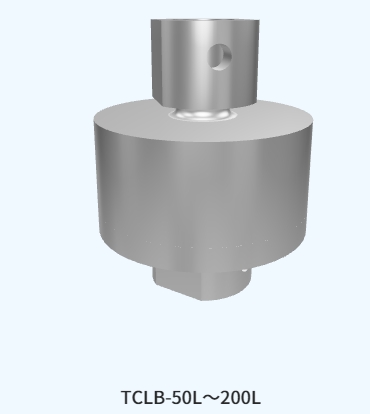

外形尺寸
式樣書
項目拉伸壓縮兩用載荷傳感器TCLB
500N～2kN
額定輸出（R.O.）0.5mV/V【500N】
1.0mV/V【1kN】
2.0mV/V【2kN、5kN】
額定輸出誤差±10%【500N～2kN】
±0.5％【5kN】
零平衡±10%R。O.
非線性±0.5%R。O.【500N～2kN】
±0.15％R.O.【5kN】
滯后±0.5%R。O.【500N～2kN】
±0.15％R.O.【5kN】
重復性±0.5%R。O.【500N～2kN】
±0.05％R.O.【5kN】
零點溫度影響±0.05%R。O./℃【500N～2kN】
±0.005％R.O./℃【5kN】
輸出的溫度影響±0.05%LOAD/℃【500N～2kN】
±0.01％LOAD/℃【5kN】
溫度補償范圍-10℃～+60℃
容許溫度范圍-20℃～+70℃
允許過載150%R。C.
推薦施加電壓5V【500N、1kN】
10V【2kN、5kN】
容許施加電壓10V【500N、1kN】
15V【2kN、5kN】
輸入端子間電阻約500Ω【500N～2kN】
425Ω±50Ω【5kN】
輸出端子間電阻約500Ω【500N～2kN】
350Ω±5Ω【5kN】
絕緣電阻1000MΩ（B/E DC50V）以上
電纜類型φ3、4芯屏蔽電纜前端柳線【500N～2kN】
φ5、4芯屏蔽電纜前端柳線【5kN】
電纜長度3m【500N～2kN】
5m【5kN】
本體材質(zhì)鋁【500N、1kN】
不銹鋼【2kN、5kN】
機械特性
| 型號 | 額定撓曲量 | 固有頻率（約） | 本體質(zhì)量（約） |
|---|---|---|---|
| TCLB-100L | 0.01mm以下 | 16kHz | 20g |
| TCLB-200L | 22kHz | ||
| TCLB-500L | 20kHz | 35g | |
| TCLBS-50L | 0.02mm以下 | 600g |
電纜布線顏色
φ3
、4芯屏蔽電纜施加電壓+EXC+紅色
施加電壓-EXC-白色
輸出信號+SIG+綠
輸出信號-SIG-黑色
屏蔽罩黃色
φ5、4芯屏蔽電纜
施加電壓+EXC+紅色
施加電壓-EXC-白色
輸出信號+SIG+綠
輸出信號-SIG-藍色
屏蔽罩黃色
-
