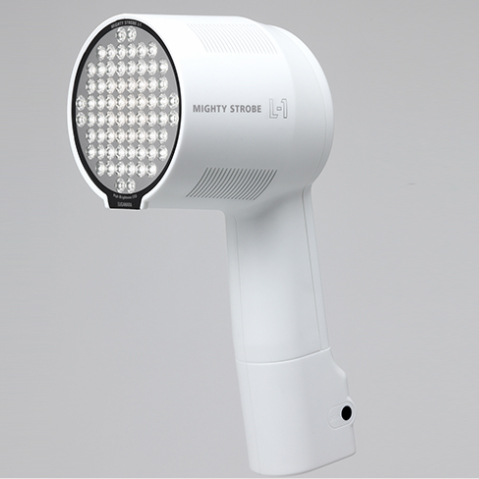

日本 SUGAWARA 菅原研究所 LED便攜式頻閃燈 L-1 / S-1 / X-1

2024-06-03 17:18:19 admin

LED頻閃儀S-1是一款多功能便攜式頻閃儀

，防塵防水結構符合IP54標準，機身堅固

。

對于內部觸發發光

，相移功能允許對發光時序進行微調

。外觸發閃光燈具備延時

、分頻、慢動作等多種閃光功能

。憑借這些功能，它不僅非常適合測量電機等的轉速

，而且非常適合觀察高速旋轉和移動物體的狀況

，也可用于造紙、印刷

、紡紗工廠的檢查， ETC

。

它還可以由內置電池供電

，因此您可以在任何地方使用它。

主要特點

?內部觸發光的頻率范圍極寬

，從30到360,000 FPM

?符合IP54的防塵防水結構

?內部觸發光

、外部觸發光、角度延遲

、時間延遲、分頻

、慢速等多種發光功能配備

：使用轉盤進行簡單設置

- 可以使用打印機的編碼器信號和打印頁數設置發光時間

- 最多可以保存 10 個設置

，以適應各種發光條件

- 發光時間根據不同的情況而變化亮度 (%) ) 和時間 (μsec)

配備大容量電池，即使充電時也可連續發光 16 小時

。

使用示例

?測量各種電機的轉速

?目視觀察高速旋轉和高速移動的狀態

?檢查印刷品的顏色

、顏色錯位和污點，并檢查正時標記和套準標記的錯位情況

?測量主軸轉速紡紗機

、檢查氣圈織機的觀察

、定時調整等

- 研發部門的高速現象分析 - 攝影用光源

- 煉鋼線上帶鋼目視檢查用光源等

可用于各種場所

其防塵防水結構符合IP54標準

，并配備大容量電池

，可連續發光16小時。您可以使用它

，而不必?fù)?dān)心周?chē)h(huán)境如灰塵或水滴

，也不必?fù)?dān)心是否有電源。

配備頻閃儀所需的所有功能

內部觸發發光具有非常高的最大發光頻率360,000 FPM

，因此可用于測量高速旋轉物體的轉速以及觀察高速運動物體的狀態。在外部觸發發光的情況下

，利用角度延遲

、時間延遲、分頻

、慢動作等多種功能

，根據輸入信號調整發光時序，以最佳狀態觀察和檢查照射目標

。我可以。

您還可以保存最多 10 項設置

，因此即使在多種照明條件下使用一臺設備

，您也可以輕松切換設置

。

編碼器信號分頻功能

，可設置編碼器每轉閃爍次數

對于印刷品檢查

，可以根據傳輸設備的編碼信號和印刷頁數輕松設置閃爍次數

，而無需復雜的計算。

例如

，采用60P/R編碼器

，如果每轉打印面數為7，則客戶無需計算分頻比（60÷7=8.5714...）

，脈沖數為` ‘60’’和打印面數只需將其設置為“7"即可

。

配光均勻的特性

均勻照亮距目標 30 厘米處直徑約 12 厘米的區域

。采用超高亮度LED，亮度充足

。

主要規格

型號名稱	S-1
動作模式	內部觸發模式/外部觸發模式/外部觸發分頻模式
發射頻率范圍	內部觸發模式：30～360,000 FPM 　30～99,999.9 FPM，設定分辨率 0.1 FPM 　100,000～360,000 FPM ，設定分辨率 1 FPM 外部觸發模式：0～36,000 FPM 外部觸發分頻模式：30～36,000 FPM
內部觸發精度	30 至 120,000 FPM：±0.01% 120,001 至 240,000 FPM：±0.02% 240,001 至 360,000 FPM：±0.03%
外部觸發測量精度	±(0.01%+1位)
發光時間	0.1μsec 至發射周期的 1% ，最大 500μsec，設置分辨率 0.1μsec
內部觸發相移	按下+鍵時：頻閃圖像沿物體旋轉方向移動 。按下-鍵時：頻閃圖像沿與物體旋轉方向相反的方向移動 。
外部觸發輸入信號	電壓信號，與上升沿同步，高電平：3～5V，低電平：0～1V
外部觸發輸出信號	集電極開路輸出（光電耦合器），DC30V/8mA
時間延遲	輸入信號周期0.04msec以下，最大2,000msec ，設定分辨率0.01msec
角延遲	0~359° ，分辨率：1°
外部觸發信號劃分	最大1000分周
エンコーダ信號分周機能	最大1000P/R、最大発光回?cái)?shù)7回/R
スローモーション	-1.0r/s～+1.0r/s 、設定分解能 0.1r/s
メモリ機能	設定保存可能數10
バッテリー	リチウムイオンバッテリー（內蔵）使用時間：約16時間以上（発光時間が周期の１％で、フル充電時）充電時間：約2時間（電源OFF時）
IP性能	IP54
ACアダプター	AC100～240V、50/60Hz
質量	1.7kg
寸法	L 223×W 126×H 164.5 （mm）
標準付屬品	ACアダプター、取扱説明書
オプション	接続ケーブル
